#Post#: 6853--------------------------------------------------
Complete oplossing met open baffle "zuiltje" + wooferk
orven
By: BlackMonk Date: October 11, 2021, 2:43 am
---------------------------------------------------------
Ik vroeg me af of het mogelijk is een open baffle conussysteem
voor hoog, midden en hogere bassen te combineren met de eerder
geconstrueerde baffleless wooferkorven
HTML http://www.zenaudio.be/luidsprekers/open-baffle-dipole-woofers/<br
/>voor een lage prijs terwijl die dan toch een zeer high-end
geluid produceren.
En ik denk dat ik eens zou beginnen met deze:

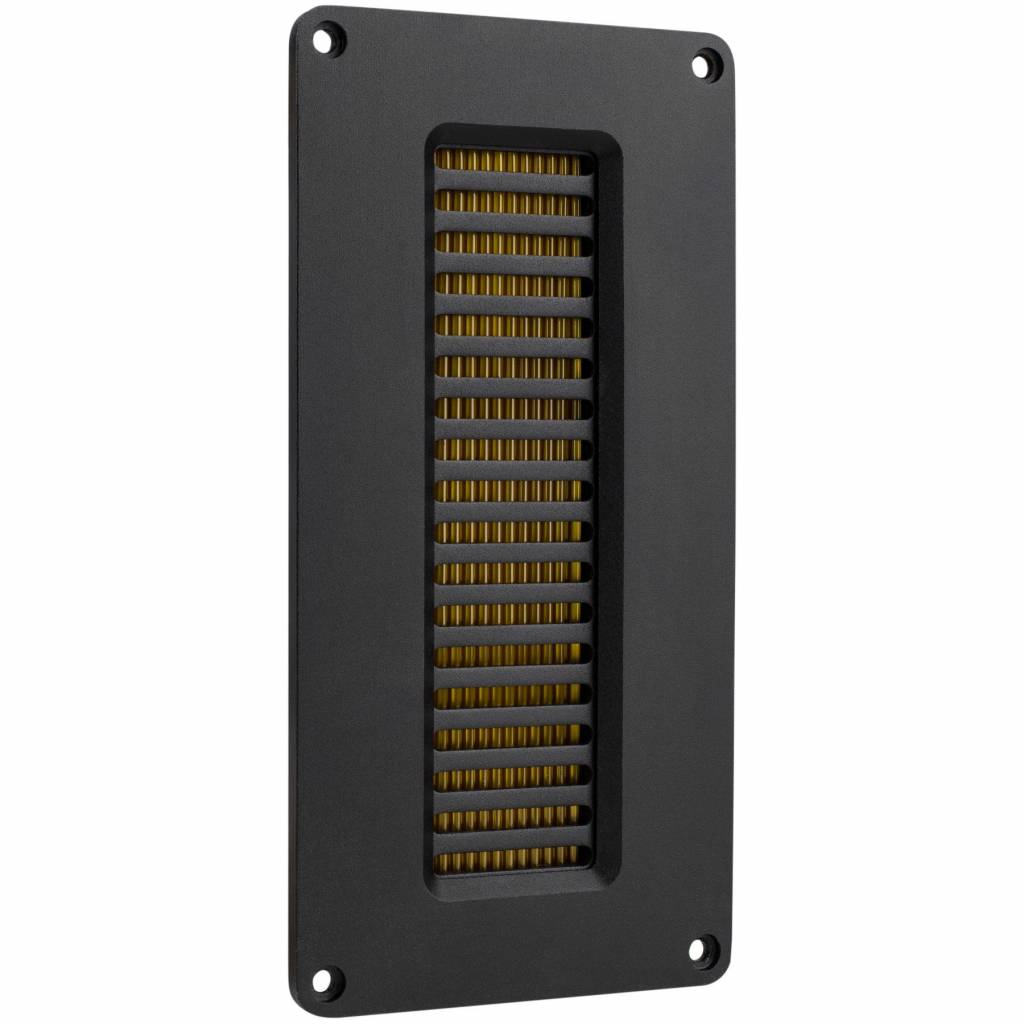

Tweeter: Dayton Audio AMTPRO-4 Air Motion Transformer Tweeter,
ca 140 euro
[img
width=600]
HTML https://cdn.webshopapp.com/shops/188510/files/93592037/dayton-audio-amtpro-4-air-motion-transformer-tweet.jpg[/img](<klik!)
HTML https://www.soundimports.eu/nl/dayton-audio-amtpro-4.html
Midwoofer: SB Acoustics Satori MW16P-8 6" Egyptian Papyrus Cone
Woofer, ca. 150 euro
[img
width=600]
HTML https://cdn.webshopapp.com/shops/188510/files/203955923/1000x640x2/sb-acoustics-satori-mw16p-8-6-egyptian-papyrus-con.jpg[/img](<klik!)
HTML https://www.soundimports.eu/nl/sb-acoustics-mw16p-8.html
Beide worden gemonteerd op een houten plank die een steun of
voet zal moeten hebben om mooi rechtop te staan. Maar montage
bovenop de wooferkorven zou ook moeten kunnen.
Dat ziet er dan zo ongeveer uit (als is hier de uitwerking in
plexiglas):
HTML https://i.pinimg.com/originals/c9/4a/16/c94a162dcb80a902a5c66646a105d99c.jpg
En de tweeter is bij mij geen conus maar een Heil "Air Motion
Transformer", een soort ribbonsysteem en die zou een
rechthoekige montageopening hebben.
Plus daarbij mijn wooferkorven en een miniDSP met 3 kanalen per
zijde (dus 6 in totaal) om het allemaal perfect af te regelen in
de luisterruimte.
Totaalkostprijs voor alles inclusief wooferkorven en benodigde
eindversterkers voor die wooferkorven:
2-weg open baffle: 280+300+100+250= 930 euro (hierbij heb ik
ongeveer 100 euro gerekend voor de houtenplank plus voet, dat
klopt wel als je het gaat halen in een doe-het-zelfwinkel.
Wooferkorven inclusief eindversterkers: 2400 euro
Goedkoper kan ik het niet maken zonder zwaar aan kwaliteit in te
boeten. Maar voor 930 euro kun je ook een gereviseerde
Audiostatic ES-50, ES-100, ES-200, ES-300 of DCI-2 op de kop
tikken. En dat zal dan toch veel beter spelen vermoed ik. De
kleinere Audiostatics zoals de ES-50 en ES-200 kunnen bovenop de
wooferkorven geplaatst worden, de grotere moeten ernaast staan.
Visueel is waarschijnlijk de DCI-2 het aantrekkelijkst:
HTML http://www.geschka-hifi.de/image/cross_big.jpg
De wooferkorven kunnen desgewenst compleet aan het zicht
onttrokken worden door een zwart gaas of luidsprekerdoek in een
dun metalen frame over de korven heen te plaatsen.
Je zit dus aan een prijs van ongeveer 3000 euro als je alles
bijeentelt. Voor de tweeweg conus open baffle heb je twee
eindversterkers nodig voor hoog en midlaag, maar 60 W in 4
Ω per kanaal volstaat. Voor een elektrostatisch paneel heb
je maar één eindversterker nodig en in deze configuratie
volstaat daar ook 60 W in 4 Ω per kanaal. En dan kom je toe
met een 2x4 miniDSP, voor de conusoplossing heb je een 3x6 of
4x8 miniDSP nodig. En ja, een buizeneindversterker is hier zeker
mogelijk.
Qua geluidskwaliteit durf ik wedden dat het beter klinkt dan
high-end luidsprekers die 15.000 euro en meer kosten. Bovendien
heb je bij open baffle minder problemen met de akoestiek
HTML http://www.zenaudio.be/luidsprekers/open-baffle-speakers-en-akoestiek/msg6551/#msg6551<br
/>dan bij luidsprekerboxen.
Ik zou zeggen: overweeg het eens!
#Post#: 6854--------------------------------------------------
Re: Complete oplossing met open baffle "zuiltje" + woo
ferkorven
By: rovara Date: October 11, 2021, 5:52 am
---------------------------------------------------------
Dat zou goed kunnen klinken .
#Post#: 6855--------------------------------------------------
Re: Complete oplossing met open baffle "zuiltje" + woo
ferkorven
By: BlackMonk Date: October 12, 2021, 5:35 am
---------------------------------------------------------
Hier een bespreking van een stel open baffle luidsprekers door
de Audioclub Oost-Brabant in Nederland:
HTML http://www.aob-hifi.nl/Recensies/2021/Daudio/Daudio.htm
Ik heb alle muziek die hier gedemonstreerd werd op mijn systeem
staan en er een afspeellijst van gemaakt. Wie dat wil kan dat
dus bij mij horen met mijn eigen "open baffle"-systeem. We zijn
allemaal ingeënt, dus het kan weer!
#Post#: 8692--------------------------------------------------
Re: Complete oplossing met open baffle "zuiltje" + woo
ferkorven
By: BlackMonk Date: May 20, 2024, 11:28 am
---------------------------------------------------------
Nieuw voorstel met per kant twee ribbondrivers (tweeter +
midrange) plus een woofer voor het laag.
[list]
[li]Tweeter: Dayton AMT2-4 air motion transformer tweeter 99€
HTML https://www.audiophonics.fr/en/tweeter/dayton-audio-amt2-4-speaker-driver-amt-tweeter-15w-4-ohm-925db-2500hz-22khz-p-13707.html[/li]
[li]Midrange: Dayton AMTPRO-4 air motion transformer tweeter +
midrange 169€
HTML https://www.audiophonics.fr/en/tweeter/dayton-audio-amtpro-4-speaker-driver-ribbon-tweeter-air-motion-transformer-neodymium-50w-4-ohm-94db-800hz-18khz-p-10422.html[/li]
[li]Woofer: Dayton DSA270-8 Aluminium 100W 8Ω 90dB 29Hz -
6000Hz Ø8cm 31Hz-2500Hz Ø25.4cm 129€
HTML https://www.audiophonics.fr/en/woofer/dayton-audio-dsa270-8-speaker-driver-woofer-aluminum-100w-8-90db-29hz-6000hz-o8cm-31hz-2500hz-o254cm-p-16322.html[/li]
[/list]
Dus dat is dan 99+169+129 = 397€ aan drivers per kant.
Nog nodig: crossover (tenzij we dat gaan doen met een externe
digitale crossover), de crossoverpunten zijn 10.000Hz voor
hoog/midden en 1000 Hz voor midden/laag.
Houten plank en standaard per kant, zeer mooi afgewerkt
natuurlijk.
Frequentiebereik van deze oplossing: 29 Hz - 25 kHz.
Voor het sublaag dus een subwoofer nodig of die wooferkorven van
mij.
Maar als het voor muziek is volstaat die 29 Hz ruimschoots.
#Post#: 8693--------------------------------------------------
Re: Complete oplossing met open baffle "zuiltje" + woo
ferkorven
By: Bebatoli Date: May 21, 2024, 2:17 am
---------------------------------------------------------
Waarom overweeg je geen Purifi unit? Moest je dat doen, ik heb 2
stuks nieuwe 6,5 inch op overschot liggen die weg mogen voor een
uiterst sympathieke prijs.
Zelf vind ik een goede dome tweeter beter en dit vooral qua
afstraalgedrag.
Just my two cents ....
#Post#: 8697--------------------------------------------------
Re: Complete oplossing met open baffle "zuiltje" + woo
ferkorven
By: BlackMonk Date: May 26, 2024, 3:14 am
---------------------------------------------------------
Bedankt voor je aanbod, maar dit is niet voor mezelf. Ik weet
dat niet iedereen het systeem ziet zitten dat ik gekozen heb
vanwege de zéér lage WAF-factor, en daarom doe ik een voorstel
van wat in de buurt zou kunnen komen met AMT-tweeter en
-midrange, en een conuswoofer. Als je gehoor niet meer boven de
18 kHz uitreikt zou je de AMT-tweeter ook gewoon achterwege
kunnen laten, de AMT midrange loopt immers door tot 18 kHz. Een
systeem met een Purifi midwoofer en een hele goeie conventionele
tweeter zou natuurlijk ook heel goed kunnen klinken, maar
mogelijk is het dan ook wat duurder.
#Post#: 8702--------------------------------------------------
Re: Complete oplossing met open baffle "zuiltje" + woo
ferkorven
By: Bebatoli Date: June 2, 2024, 8:05 am
---------------------------------------------------------
Moest je toch nog een Purifi willen gebruiken, ik heb nog een
setje nieuwe units liggen dat mag weg voor 300€ het paar.. De
Satori zal al beginnen bundelen vanaf een klein 2kHz, dus ga je
nooit en stabiel geluidsbeeld krijgen.
#Post#: 8703--------------------------------------------------
Re: Complete oplossing met open baffle "zuiltje" + woo
ferkorven
By: BlackMonk Date: June 2, 2024, 5:21 pm
---------------------------------------------------------
Voor een echt high-end systeem zou ik de voorkeur geven aan een
ESS AMT-1: die gaat van 600 Hz tot 35 kHz. En daar lees ik
alleen maar lovende dingen over.
*****************************************************
